Мощные высокоэффективные котлы ELCO

Эти котлы с единичной мощностью до 2 МВт производятся на собственном заводе ELCO в Керкраде, Нидерланды.

TRIGON XL и TRIGON XXL относятся к классу водотрубных котлов. Благодаря малому объему воды они имеют небольшую массу в заполненном состоянии и могут применяться в крышных котельных в полном соответствии с требованиями СП373 по нагрузочному весу котельного оборудования.

Теплообменник TRIGON XL и TRIGON XXL изготовлен из высококачественной нержавеющей стали. Этот материал обладает отличной сопротивляемостью коррозии, как со стороны воды, так и со стороны дымовых газов. Нержавеющая сталь не подвержена воздействию конденсата, благодаря чему на наружной поверхности теплообменника не происходит образования отложений и сохраняется высокий уровень качества теплопередачи на всем сроке службы. Поэтому этот материал является идеальным для конденсационных котлов.

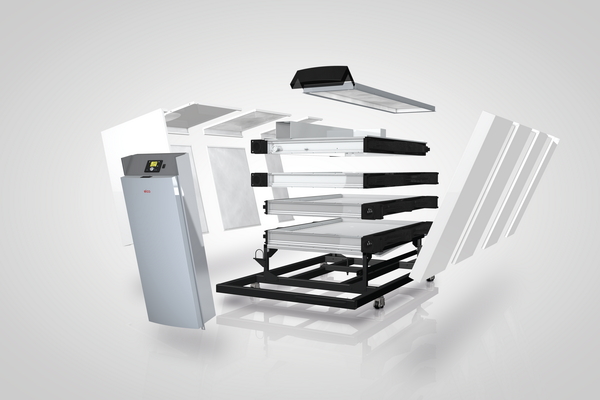

Теплообменник имеет модульную конструкцию и при необходимости без особого труда может быть разобран на отдельные секции. Такая особенность позволяет упростить перемещение котлов на место установки. Например, вместо перемещения на крышу с помощью крана их можно по секциям поднять на лифте. Благодаря этому TRIGON XL и TRIGON XXL являются идеальным выбором для проектов реконструкции.

В котлах применяется премиксная система – на горелку подается уже подготовленная газо-воздушная смесь. Благодаря широкому диапазону модуляции до 20 % на протяжении всего отопительного периода мощность котлов поддерживается на уровне тепловой нагрузки.

Горелка в TRIGON XL и TRIGON XXL является верхней секцией теплообменника – теплоноситель проходит через нее перед тем как покинуть котел. Она изготовлена из биметаллических оребренных труб. Оребрение на трубах обжимается специальным образом, чтобы получить узкие каналы для прохода газо-воздушной смеси. В результате при горении на поверхности горелки образуется короткий распределенный факел. С помощью охлаждения горелки и небольшой высоты факела ограничивается реакция азота и кислорода и образование оксидов NOx. Кроме этого, за счет подачи в камеру сгорания однородной смеси газа и воздуха и технологии горения с распределённым факелом достигается крайне низкий уровень шума при работе горелки.

Под секцией горелки располагается секция теплообменника из гладких труб. Эта зона специально рассчитана для поддержания температуры дымовых газов выше 600 ^oС достаточно долго, чтобы минимизировать неполноту сгорания и выбросы вредного оксида CO.

Нижние секции теплообменника изготовлены из оребренных труб. В этой зоне происходит максимальная утилизация тепла и образование конденсата. Для достижения наивысшей эффективности ELCO уделяет большое внимание деталям. Поэтому для фиксации оребрения к трубам применяется роботизированная лазерная сварка, которая обеспечивает минимальную деформацию материала и лучшее качество теплопередачи.

Все секции теплообменника соединяются между собой через герметичные прокладки, а трубки не фиксируются в трубных досках сваркой и имеют определенное пространство для движения. Такое решение делает теплообменник котлов ELCO намного более устойчивым к температурным напряжениям по сравнению с теплообменниками с монолитной сварной или литой конструкцией. В результате котлы могут работать с разницей температур между подающей и обратной линией до 30 ^oC.

Вентилятор в TRIGON XL и TRIGON XXL расположен непосредственно над теплообменником или на минимальном расстоянии от него соответсвенно. Благодаря этому не происходит передачи вибраций от вентилятора к котлу через, своего рода, рычаг, как в жаротрубных моделях, когда навесная горелка с вентилятором располагаются на большом расстоянии от котла. Помимо этого, все модели TRIGON XXL оборудованы штатными виброопорами. Поэтому котлы ELCO можно устанавливать в крышных котельных без проведения каких-либо мероприятий по снижению вибраций или шумов.

Рассмотрим подробнее особенности каждой линейки. Модельный ряд TRIGON XL включает семь котлов с единичной мощностью от 150 до 570 кВт в конденсационном режиме. Особенностью этих котлов являются компактные размеры. Так, ширина моделей 150-250 равна всего 468,5 мм, а для моделей 300-570 этот параметр равен 748,5 мм. Блок электродов и смотрового окна можно смонтировать на любой боковой стороне TRIGON XL, что делает возможным их установку на минимальном расстоянии друг от друга. Такие преимущества позволяют применять эти котлы в котельных с самой ограниченной площадью.

В стенках камеры сгорания TRIGON XL расположены трубки, которые являются частью теплообменника. Для фиксации этих трубок применяется технология гидроформинга, которая получила популярность в автомобильной промышленности. Трубки расширяются за счет подачи воды под высоким давлением и надежно фиксируются в стенках с минимальным зазором. В результате достигается крайне низкий уровень тепловых потерь через стенки теплообменника. Такие решения позволяют ELCO обеспечить высокую эффективность TRIGON XL, которая достигает 98,3 % в высокотемпературном режиме и 110,5 % в низкотемпературном.

Линейка TRIGON XXL состоит из трех серий, которые отличаются уровнем эффективности. Серия SE включает 10 моделей с мощностью от 650 до 1870 кВт. Эффективность этих котлов в высокотемпературном режиме достигает 92,6 %, а в конденсационном 103,9 %. Серия ECO включает 9 моделей с производительностью от 625 до 1590 кВт. Котлы ECO отличаются от SE пониженным уровнем мощности горелки. В результате эффективность у котлов ECO несколько выше – 94,1 % в высокотемпературном режиме и 104,1 % в низкотемпературном. Серия EVO состоит из 10 моделей с мощностью от 680 до 2080 кВт в низкотемпературном режиме. В этих котлах устанавливается дополнительная секция теплообменника из оребренных труб, что позволяет достичь более глубокой утилизации тепла с эффективностью до 97,8 % в высокотемпературном режиме и до 109,7 % в конденсационном. На данный момент котлы TRIGON XXL EVO являются самыми мощными конденсационными котлами на рынке. Несмотря на большую мощность эти котлы также обладают компактными размерами и небольшим весом. Так, нагрузочный вес моделей серии SE не превышает 1,3 кг/кВт в заполненном состоянии.

Таким образом, котлы TRIGON XL и TRIGON XXL сочетают в себе высокий уровень эффективности и экологичности, компактные размеры и низкий вес, малый уровень шума и вибраций, разборность, а также высокую надежность и долговечность благодаря подвижной конструкции и теплообменнику из нержавеющей стали.
